C2000 Plus/C2000系列

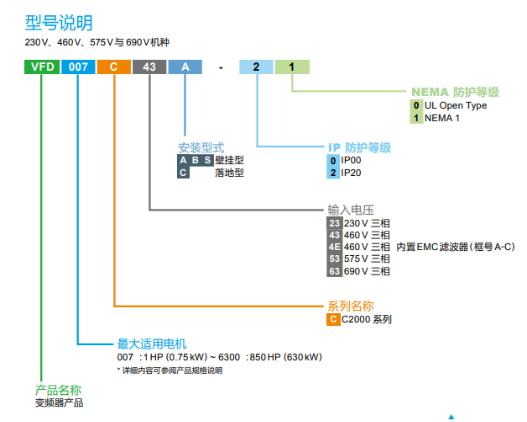

| 產品規格 | |||||||||||
| 230VAC，3 相，重載條件下，適用電機功率 0.75 ~ 90 kw | |||||||||||
| 框號 | 型號 | 輸出 | 輸入 | 電源 | |||||||
| vFD_ _ _C23A-00/-21 | 重載(HD）*注1 | 超重載(SHD) | 重載(HD | 超重載(SHD) | 重載(HD | 超重載(SHD) | |||||
| 適用電機功 (kw) |
適用電機功 (HP) |
額定輸出電流 (A) |
適用電機功 (kw) |
適用電機功 (HP) |
額定輸出電流 (A) |
額定輸出電流 (A) |
額定輸出電流 (A) |
電源設備容量 (kVA) |
電源設備容量 (kVA) |
||
| A | 007 | 0.75 | 1 | 5 | 0.4 | 0.5 | 3 | 6.4 | 3.9 | 2.7 | 1.6 |
| 015 | 1.5 | 2 | 8 | 0.75 | 1 | 5 | 12 | 6.4 | 5.0 | 2.7 | |
| 022 | 2.2 | 3 | 11 | 1.5 | 2 | 8 | 16 | 12 | 6.7 | 5.0 | |
| 037 | 3.7 | 5 | 17 | 2.2 | 3 | 11 | 20 | 16 | 8.3 | 6.7 | |
| B | 055 | 5.5 | 7.5 | 25 | 3.7 | 5 | 17 | 28 | 20 | 11.3 | 8.3 |
| 075 | 7.5 | 10 | 33 | 5.5 | 7.5 | 25 | 36 | 28 | 15.0 | 11.6 | |
| 110 | 11 | 15 | 49 | 7.5 | 10 | 33 | 52 | 36 | 21.6 | 15.0 | |
| C | 150 | 15 | 20 | 65 | 11 | 15 | 49 | 72 | 52 | 29.9 | 21.6 |
| 185 | 18.5 | 25 | 75 | 15 | 20 | 65 | 83 | 72 | 34.5 | 29.9 | |
| 220 | 22 | 30 | 90 | 18.5 | 25 | 75 | 99 | 83 | 41.2 | 34.5 | |
| D | 300 | 30 | 40 | 120 | 22 | 30 | 90 | 124 | 99 | 51.5 | 41.2 |
| 370 | 37 | 50 | 146 | 30 | 40 | 120 | 143 | 124 | 59.4 | 51.5 | |
| E | 450 | 45 | 60 | 180 | 37 | 50 | 146 | 171 | 143 | 71.1 | 59.4 |
| 550 | 55 | 75 | 215 | 45 | 60 | 180 | 206 | 171 | 85.6 | 71.1 | |
| 750 | 75 | 100 | 255 | 55 | 75 | 215 | 245 | 206 | 101.5 | 85.6 | |
| F | 900 | 90 | 125 | 346 | 75 | 100 | 255 | 331 | 245 | 137.6 | 101.8 |
| 重載(HD) | 在額定輸出電流的 占比150 時，每 5分鐘可承受 1 分鐘 在額定輸出電流的 占比180 時，每 30 秒鐘可承受3 秒鐘 |
||||||||||
| 超重載 (SHD) | 在額定輸出電流的 占比150 時，每 5 分鐘可承受 1 分鐘 在額定輸出電流的 占比200 時，每 30 秒鐘可承受3 秒鐘 |
||||||||||
| 額定輸入電壓 | 3 相,200~ 240 Vac (占比-15~+10) | ||||||||||
| 額定輸入頻率 | 50160 H2 | ||||||||||
| 允許電源頻率變動 | 土占比5 (47~63H2) | ||||||||||
| 位移功率因數(cosp) | ＞0.98 | ||||||||||
| 效率 | 占比97.8(框號A、B、C、D)占比98.2(框號E、F) | ||||||||||
| 散熱方式 | 強制風冷(型號 :007 為自然風冷) | ||||||||||
| 剎車晶體 | 內置(框號A、B、C)外置選購品(框號 D、E、F) | ||||||||||
| 直流電抗器 | 外置選購品(框號A、B、C) ;內置(框號 D、E、F) | ||||||||||
| EMC 濾波器 | 外置選購品(全框號) | ||||||||||
| EMC-COP01 | 外置選購品(全框號) | ||||||||||
| 產品規格 | |||||||||||
| 460VAC，3 相，重載條件下，適用電機功率 0.75 ~ 560 kW | |||||||||||
| 框號 | 型號 | 輸出 | 輸入 | 電源 | |||||||
| vFD_ _ _C 4-00/-21 | 重載(HD）*注1 | 超重載(SHD) | 重載(HD | 超重載(SHD) | 重載(HD | 超重載(SHD) | |||||
| 適用電機功 (kw) |
適用電機功 (HP) |
額定輸出電流 (A) |
適用電機功率 (kw) |
適用電機功率 (HP) |
額定輸出電流 (A) |
額定輸出電流 (A) |
額定輸出電流 (A) |
電源設備容量(kVA) | 電源設備容量 (kVA) |
||
| A | 007 | 0.75 | 1 | 3 | 0.4 | 0.5 | 1.7 | 4.3 | 3.5 | 3.6 | 2.9 |
| 015 | 1.5 | 2 | 4 | 0.75 | 1 | 3 | 5.9 | 4.3 | 4.9 | 3.6 | |
| 022 | 2.2 | 3 | 6 | 1.5 | 2 | 4 | 8.7 | 5.9 | 7.2 | 4.9 | |
| 037 | 3.7 | 5 | 9 | 2.2 | 3 | 6 | 14 | 8.7 | 11.6 | 7.2 | |
| 040 | 4.0 | 5 | 10.5 | 3.7 | 5 | 9 | 15.5 | 14 | 12.9 | 11.6 | |
| 055 | 5.5 | 7.5 | 12 | 4.0 | 5 | 10.5 | 17 | 15.5 | 14.1 | 12.9 | |
| B | 075 | 7.5 | 10 | 18 | 5.5 | 7.5 | 12 | 20 | 17 | 16.6 | 14.1 |
| 110 | 11 | 15 | 24 | 7.5 | 10 | 18 | 26 | 20 | 21.6 | 16.6 | |
| 150 | 15 | 20 | 32 | 11 | 15 | 24 | 35 | 26 | 29.1 | 21.6 | |
| C | 185 | 18.5 | 25 | 90 | 15 | 20 | 32 | 40 | 35 | 33.3 | 29.1 |
| 220 | 22 | 30 | 120 | 18.5 | 25 | 38 | 47 | 40 | 39.1 | 33.3 | |
| 300 | 30 | 40 | 146 | 22 | 30 | 45 | 63 | 47 | 52.4 | 39.1 | |
| D0 | 370 | 37 | 50 | 180 | 30 | 40 | 60 | 74 | 63 | 61.5 | 52.4 |
| 450 | 45 | 60 | 215 | 37 | 50 | 73 | 101 | 74 | 84.0 | 61.5 | |
| D | 550 | 55 | 75 | 255 | 45 | 60 | 91 | 114 | 101 | 94.8 | 84.0 |
| 750 | 75 | 100 | 346 | 55 | 75 | 110 | 157 | 114 | 130.5 | 94.8 | |
| E | 900 | 90 | 125 | 180 | 75 | 100 | 150 | 167 | 157 | 138.3 | 130.5 |
| 1100 | 110 | 150 | 220 | 90 | 125 | 180 | 207 | 167 | 172.1 | 138.3 | |
| F | 1320 | 132 | 175 | 260 | 110 | 150 | 220 | 240 | 207 | 199.5 | 172.1 |
| 1600 | 160 | 215 | 310 | 132 | 175 | 260 | 300 | 240 | 249.4 | 199.5 | |
| G | 1850 | 185 | 250 | 370 | 160 | 3215 | 310 | 380 | 300 | 315.9 | 249.4 |
| 2000 | 200 | 270 | 395 | 160 | 215 | 310 | 395 | 380 | 328.4 | 315.9 | |
| 2200 | 220 | 300 | 460 | 185 | 250 | 370 | 400 | 395 | 332.5 | 328.4 | |
| 2500 | 250 | 340 | 481 | 200 | 270 | 395 | 447 | 400 | 371.6 | 332.5 | |
| H | 2800 | 280 | 375 | 550 | 220 | 300 | 460 | 494 | 447 | 410.7 | 371.6 |
| 2150 | 315 | 420 | 646 | 280 | 375 | 550 | 555 | 494 | 461.4 | 410.7 | |
| 3550 | 355 | 475 | 683 | 315 | 425 | 616 | 625 | 555 | 519.6 | 461.4 | |
| 4000 | 400 | 530 | 770 | 355 | 475 | 683 | 770 | 625 | 640.1 | 519.6 | |
| 4500 | 450 | 600 | 866 | 355 | 475 | 683 | 866 | 770 | 750.0 | 640.1 | |
| 5000 | 500 | 675 | 930 | 450 | 600 | 866 | 930 | 866 | 773.2 | 750.0 | |
| 5600 | 560 | 750 | 1094 | 500 | 675 | 930 | 1094 | 930 | 909.5 | 773.2 | |
| 重載(HD) | 在額定輸出電流的 占比150 時，每 5分鐘可承受 1 分鐘 在額定輸出電流的 占比180時，每 30 秒鐘可承受3 秒鐘 |
||||||||||
| 超重載 (SHD) | 在額定輸出電流的 占比150 時，每 5 分鐘可承受 1 分鐘 在額定輸出電流的 占比200 時，每 30 秒鐘可承受3 秒鐘 |
||||||||||
| 額定輸入電壓 | 3 相,200~ 240 Vac (占比-15~+10) | ||||||||||
| 額定輸入頻率 | 50/60 H2 | ||||||||||
| 允許電源頻率變動 | 土占比5 (47~63H2) | ||||||||||
| 位移功率因數(cosp) | ＞0.98 | ||||||||||
| 效率 | 占比97.8(框號A、B、C、D)占比98.2(框號E、F) | ||||||||||
| 散熱方式 | 強制風冷(型號 :007 為自然風冷) | ||||||||||
| 剎車晶體 | 內置(框號A、B、C)外置選購品(框號 D、E、F) | ||||||||||
| 直流電抗器 | 外置選購品(框號A、B、C) ;內置(框號 D、E、F) | ||||||||||
| EMC 濾波器 | 外置選購品(全框號) | ||||||||||
| EMC-COP01 | 外置選購品(全框號) | ||||||||||
| 產品規格 | ||||||||||||||||
| 575Vac,3 相，輕載條件下,適用電機功率 1.5~15kw (2~20 HP) | ||||||||||||||||
| 框號 | 型號 | 輸出 | 輸入 | 電源 | ||||||||||||
| VFD___C53A-21 | 輕載(LD）*注1 | 一般負載(ND) | 重載(HD) | 輕載 (LD） |
一般負載 (ND) |
重載 (HD)) |
輕載 (LD） |
一般負載 (ND) |
重載 (HD)) |
|||||||
| 適用電機功率 (kw) |
適用電機功率 (HP) |
額定輸出電流 (A) |
適用電機功率 (kw) |
適用電機功率 (HP) |
額定輸出電流 (A) |
適用電機功率 (kw) |
適用電機功率 (HP) |
額定輸出電流 (A) |
額定輸出電流 (A) |
額定輸出電流 (A) |
額定輸出電流 (A) |
額定輸出電流 (A) |
額定輸出電流 (A) |
額定輸出電流 (A) |
||
| A | VFD015C53A-21 | 1.5 | 2 | 3 | 0.75 | 1 | 2.5 | 0.75 | 1 | 2.1 | 3.8 | 3.1 | 2.6 | 3.9 | 3.2 | 2.7 |
| VFD022C53A-21 | 2.2 | 3 | 4.3 | 1.5 | 2 | 3.6 | 1.5 | 2 | 3 | 5.4 | 4.5 | 3.8 | 5.6 | 4.7 | 3.9 | |
| VFD037C53A-21 | 3.7 | 5 | 6.7 | 2.2 | 3 | 5.5 | 2.2 | 3 | 4.6 | 10.4 | 7.2 | 5.8 | 10.8 | 7.5 | 6.0 | |
| B | VFD055C53A-21 | 5.5 | 7.5 | 9.9 | 3.7 | 5 | 8.2 | 3.7 | 5 | 6.9 | 14.9 | 12.3 | 10.7 | 15.5 | 12.8 | 11.1 |
| VFD075C53A-21 | 7.5 | 10 | 12.1 | 5.5 | 7.5 | 10 | 3.7 | 5 | 8.3 | 16.9 | 15 | 12.5 | 17.6 | 15.6 | 13.0 | |
| VFD110C53A-21 | 11 | 15 | 18.7 | 7.5 | 10 | 15.5 | 7.5 | 10 | 13 | 21.3 | 18 | 16.9 | 22.1 | 18.7 | 17.6 | |
| VFD150C53A-21 | 15 | 20 | 24.2 | 11 | 15 | 20 | 7.5 | 10 | 16.8 | 26.3 | 22.8 | 19.7 | 27.3 | 23.7 | 20.5 | |
| 輕載(LD) | 在額定輸出電流的 占比120 時，每 5 分鐘可承受1 分鐘 | |||||||||||||||
| 一般負載(ND) | 在額定輸出電流的 占比120 時，每 5 分鐘承受 1 分鐘，在額定輸出電流的 占比120 時，每 5 分鐘可承受1 分鐘 在額定輸出電流的 占比120 時，每 5 分鐘承受 1 分鐘 |
|||||||||||||||
| 重載(HD) | 在額定輸出電流的 占比150 時，每 5 分鐘可承受 1 分鐘在額定輸出電流的 占比180 時，每 30 秒鐘可承受 3 秒鐘 | |||||||||||||||
| 額定輸入電壓 | 3相,525-600Vac (占比-15~+10 ) | |||||||||||||||
| 額定輸入頻率 | 50/60H2 | |||||||||||||||
| 允許電源頻率變動 | ±占比5(47~63H2) | |||||||||||||||
| 位移功率因數(cosd) | ＞0.98 | |||||||||||||||
| 載波頻率 | 請參見注 5”注5 | |||||||||||||||
| 效率 | 占比97(框號 A) ;占比98(框號 B) | |||||||||||||||
| 散熱方式 | 強制風冷(型號 :015、022 為自然風冷) | |||||||||||||||
| 剎車晶體 | 內置 | |||||||||||||||
| 直流電抗器 | 外置選購品 | |||||||||||||||
| 產品規格 | ||||||||||||||||
| 575Vac，3 相，輕載條件下，適用電機功率 1.5~15kw(2~20 HP) | ||||||||||||||||
| 框號 | 型號 | 輸出 | 輸入 | 電源 | ||||||||||||
| VFD___C63B-00/-21 | 輕載(LD）*注1 | 一般負載(ND) | 重載(HD) | 輕載 (LD） |
一般負載 (ND) |
重載 (HD)) |
輕載 (LD） |
一般負載 (ND) |
重載 (HD)) |
|||||||
| 適用電機功率 (kw) |
適用電機功率 (HP) |
額定輸出電流 (A) |
適用電機功率 (kw) |
適用電機功率 (HP) |
額定輸出電流 (A) |
適用電機功率 (kw) |
適用電機功率 (HP) |
額定輸出電流 (A) |
額定輸出電流 (A) |
額定輸出電流 (A) |
額定輸出電流 (A) |
額定輸出電流 (A) |
額定輸出電流 (A) |
額定輸出電流 (A) |
||
| C | 185 | 18.5 | 25(20) | 24 | 15 | 20 (15) | 20 | 11 | 15(10) | 14 | 29 | 24 | 20 | 34.7 | 28.7 | 23.9 |
| 220 | 22 | 30(25) | 30 | 18.5 | 25 (20) | 24 | 15 | 20 (15) | 20 | 36 | 29 | 24 | 430 | 34.7 | 28.7 | |
| 300 | 30 | 40(30) | 36 | 22 | 30(25) | 30 | 18.5 | 25(20) | 24 | 43 | 36 | 29 | 51.4 | 43.0 | 34.7 | |
| 370 | 37 | 50(40) | 45 | 30 | 40(30) | 36 | 22 | 30(25) | 30 | 54 | 43 | 36 | 645 | 51.4 | 43.0 | |
| D | 450 | 45 | 60(50) | 54 | 37 | 50(40) | 45 | 30 | 40(30) | 36 | 65 | 54 | 43 | 777 | 64.5 | 51.4 |
| 550 | 55 | 75(60) | 67 | 45 | 60(50) | 54 | 37 | 50(40) | 45 | 81 | 65 | 54 | 96.8 | 77.7 | 64.5 | |
| E | 750 | 75 | 100(75) | 86 | 55 | 75(60) | 67 | 45 | 60(50) | 54 | 84 | 66 | 53 | 100.4 | 78.9 | 63.3 |
| 900 | 90 | 125(100) | 104 | 26 | 100(75) | 86 | 55 | 75(60) | 67 | 102 | 84 | 66 | 121.9 | 100.4 | 78.9 | |
| 1100 | 110 | 150(125) | 125 | 90 | 125(100) | 104 | 75 | 100(75) | 86 | 122 | 102 | 84 | 145.8 | 121.9 | 100.4 | |
| 1320 | 132 | 175(150) | 150 | 110 | 150(125) | 125 | 90 | 125(100) | 104 | 147 | 122 | 102 | 175.7 | 145.8 | 121.9 | |
| F | 1600 | 160 | 215(175) | 180 | 132 | 175(150) | 150 | 110 | 150(125) | 125 | 178 | 148 | 123 | 212.7 | 176.9 | 147.0 |
| 2000 | 200 | 270(200) | 220 | 160 | 215(175) | 180 | 132 | 175(150) | 150 | 217 | 178 | 148 | 259.3 | 212.7 | 176.9 | |
| G | 2500 | 250 | 335(250) | 290 | 200 | 270(200) | 220 | 160 | 215(175) | 180 | 292 | 222 | 181 | 349.0 | 265.3 | 216.3 |
| 3150 | 315 | 425(350) | 350 | 250 | 335(250) | 290 | 200 | 270(200) | 220 | 353 | 292 | 222 | 421.9 | 349.0 | 265.3 | |
| H | 4000 | 400 | 530(400) | 430 | 315 | 425(350) | 350 | 250 | 335(250) | 290 | 454 | 353 | 292 | 542.6 | 421.9 | 349.0 |
| 4500 | 450 | 600(450) | 465 | 355 | 475(400) | 385 | 280 | 375(335) | 310 | 649 | 388 | 313 | 5605 | 463.7 | 374.1 | |
| 5600 | 560 | 750(500) | 590 | 450 | 600(450) | 465 | 400 | 530(450) | 420 | 595 | 504 | 423 | 711.1 | 602.3 | 505.5 | |
| 6300 | 630 | 850(750) | 675 | 630 | 850(750) | 675 | 630 | 850(750) | 675 | 681 | 681 | 681 | 813.8 | 813.8 | 813.8 | |
| 輕載(LD) | 在額定輸出電流的 占比120 時，每 5 分鐘可承受1 分鐘 | |||||||||||||||
| 一般負載(ND) | 在額定輸出電流的 占比120 時，每 5 分鐘承受 1 分鐘，在額定輸出電流的 占比120 時，每 5 分鐘可承受1 分鐘 在額定輸出電流的 占比120 時，每 5 分鐘承受 1 分鐘 |
|||||||||||||||
| 重載(HD) | 在額定輸出電流的 占比150 時，每 5 分鐘可承受 1 分鐘在額定輸出電流的 占比180 時，每 30 秒鐘可承受 3 秒鐘 | |||||||||||||||
| 額定輸入電壓 | 3相,525-600Vac (占比-15~+10) | |||||||||||||||
| 額定輸入頻率 | 50/60H2 | |||||||||||||||
| 允許電源頻率變動 | ±占比5(47~63H2) | |||||||||||||||
| 位移功率因數(cosd) | ＞0.98 | |||||||||||||||
產品特色
- 不易過流呵護，出力充足 ─ 額定電流即支持重載 (占比150/ 60 秒, 占比180 / 3 秒) 過載能力
- 高環境耐受性，可靠穩定 ─ IP55 風扇、散熱片優化、強化板階涂層 (3C3 等級)
- 電機準確控制，搭配性高 ─ 支持感應 / 永磁 / 同步磁阻電機的無感測矢量控制
- 輕松集成方案，控制彈性 ─ 內置 PLC (10k steps)，整合遠程 I/O 支持 CANopen / Modbus 通訊主站設定

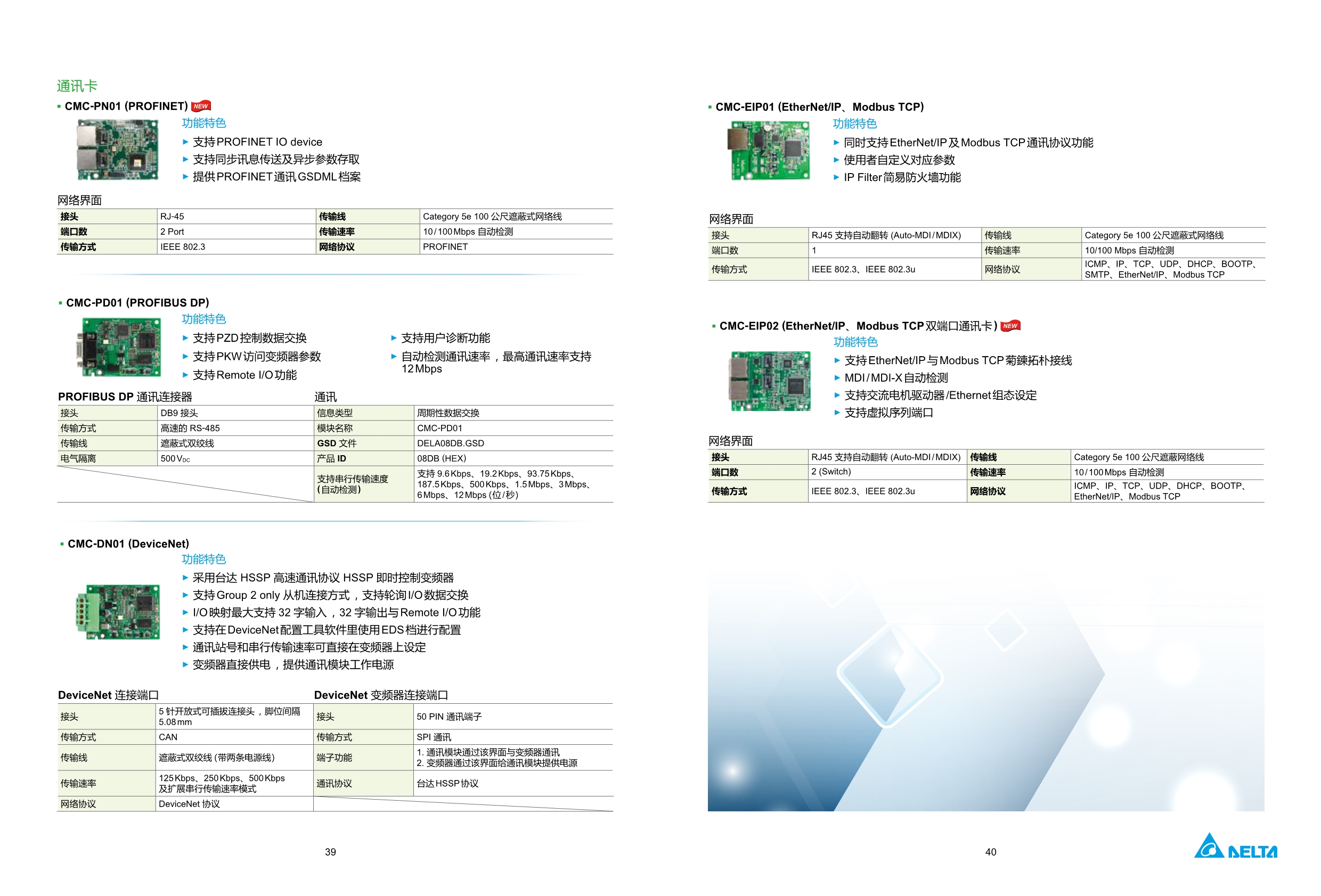

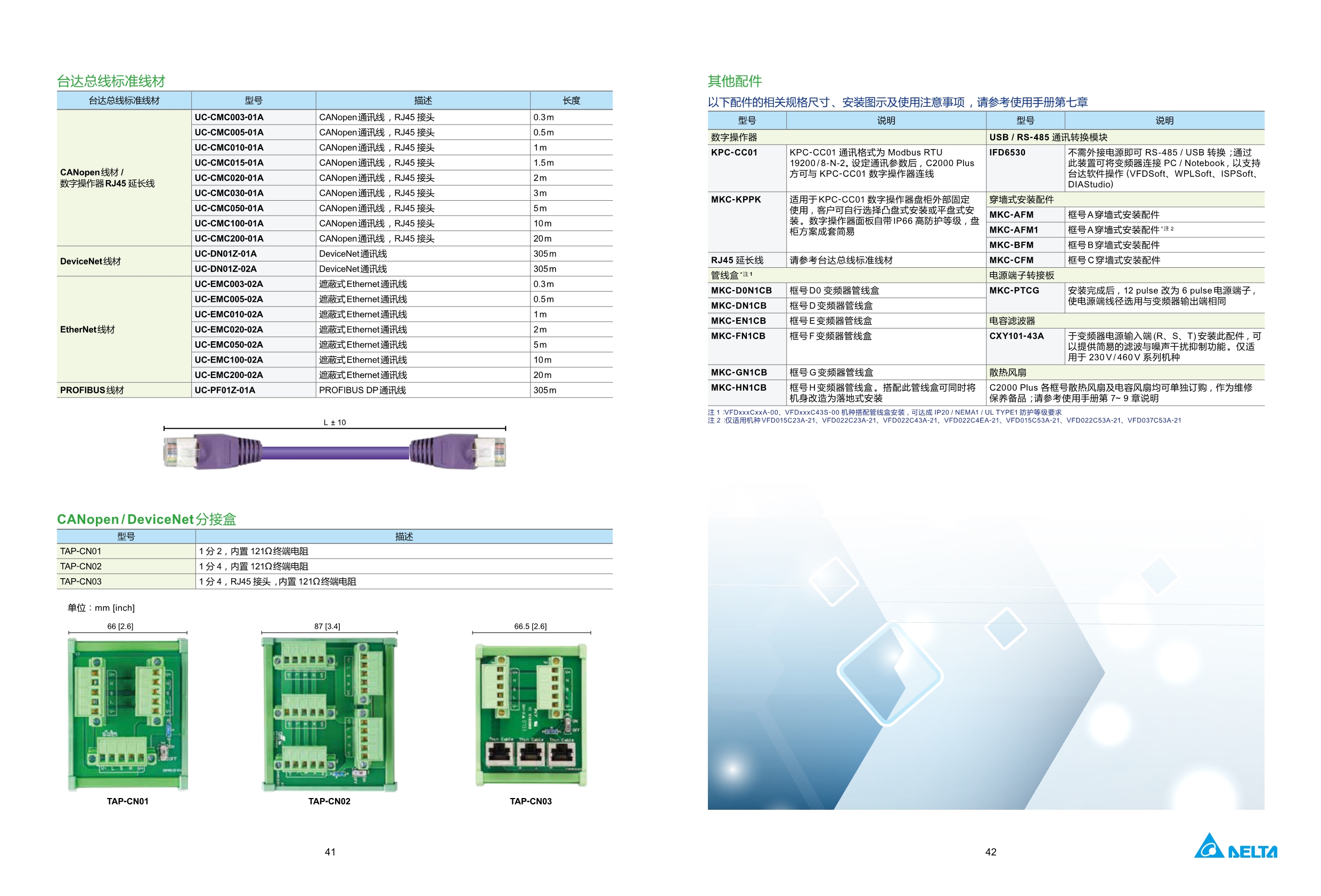

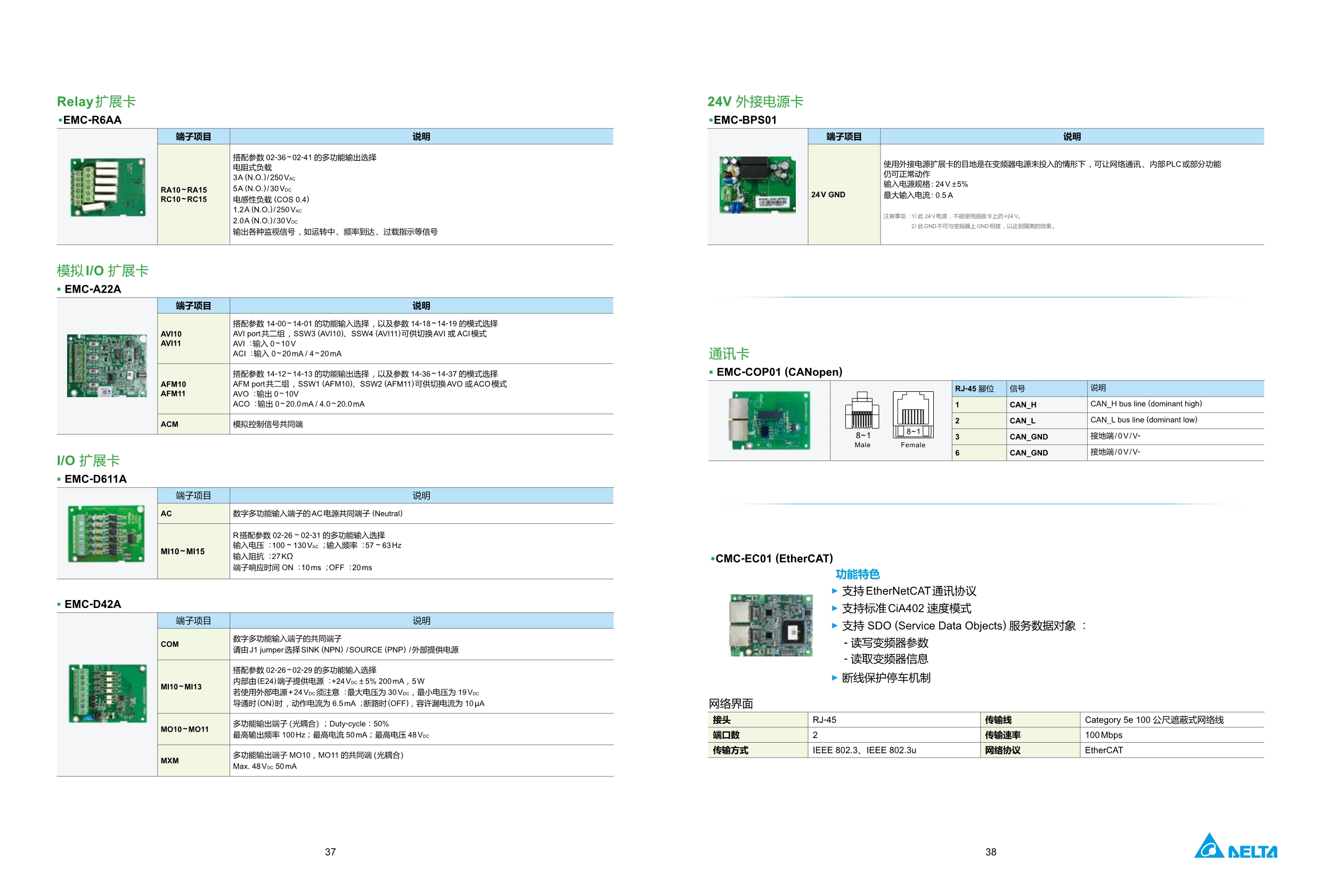

- 多種通訊支持，無縫整合 ─ EtherCAT、EtherNet/IP、Modbus TCP、PROFINET、PROFIBUS DP、DeviceNet、CANopen
- 行業功能完備，性能 穩定─ 點對點位置控制、主從轉矩分配、過勵磁牽引等
-
應用領域
擠出機、橡膠開煉機、射出成型機、彎管機、輸送帶、收卷機、懸梁式天車、施工升降梯、鋼化爐、 電磁攪拌機等

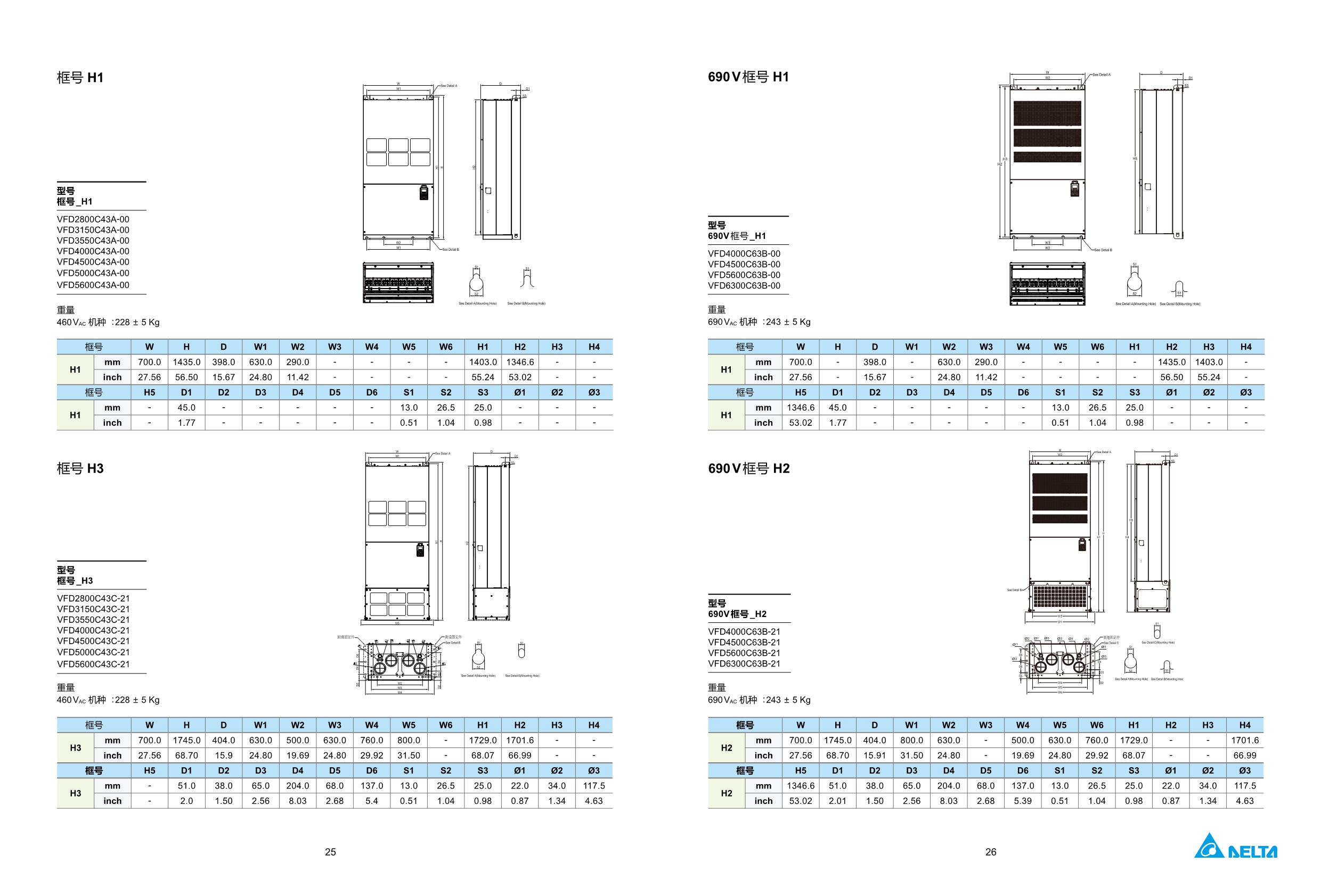

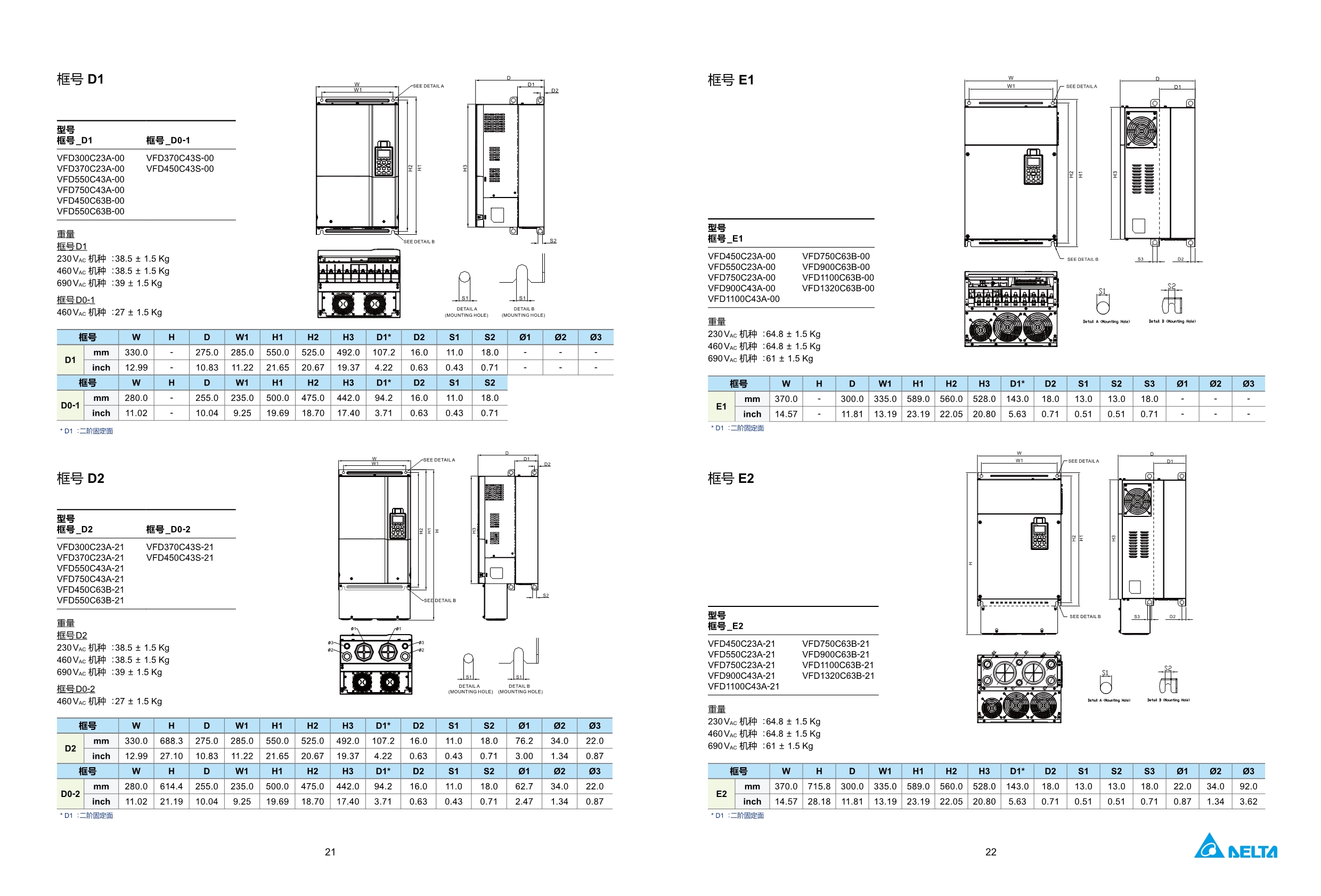

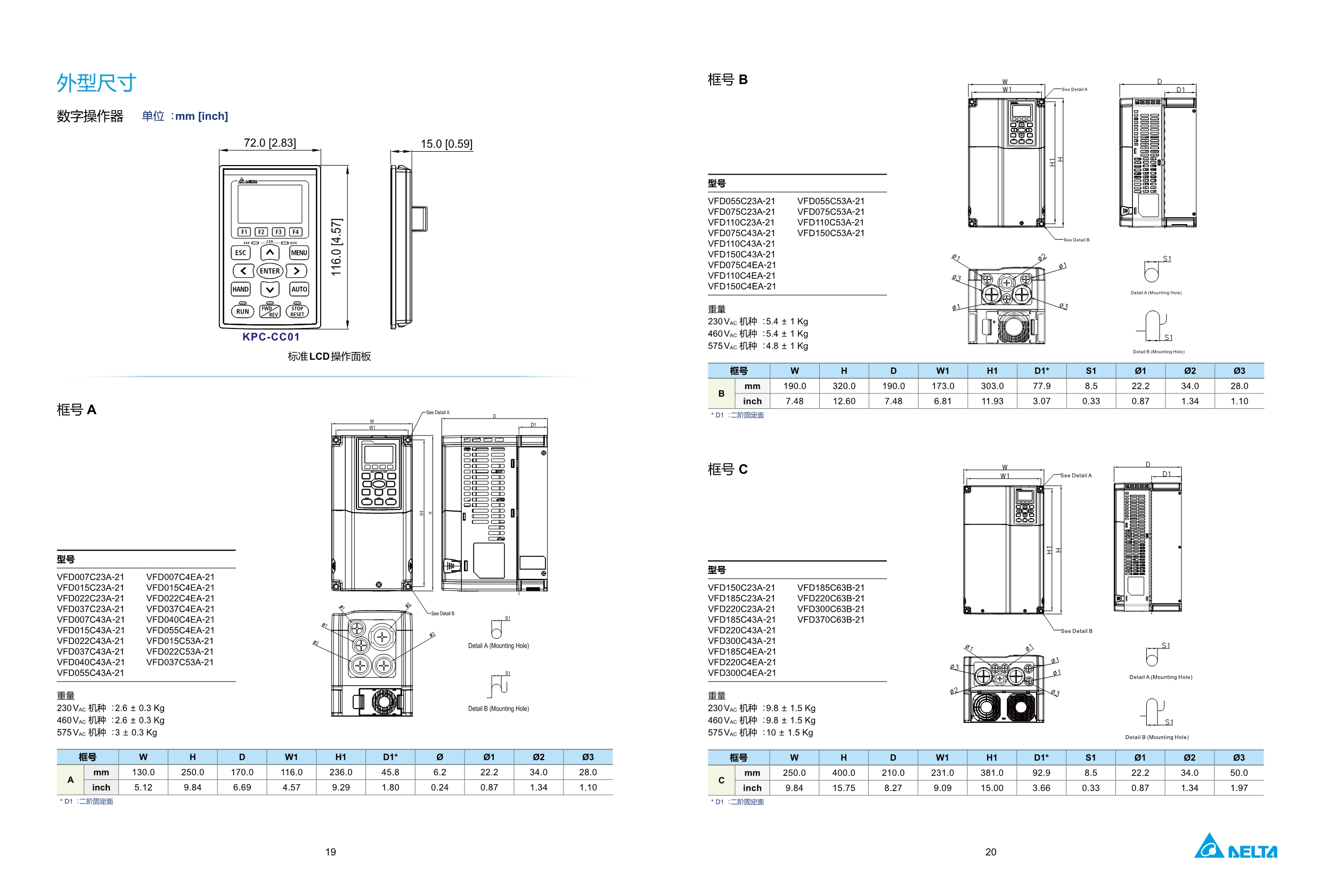

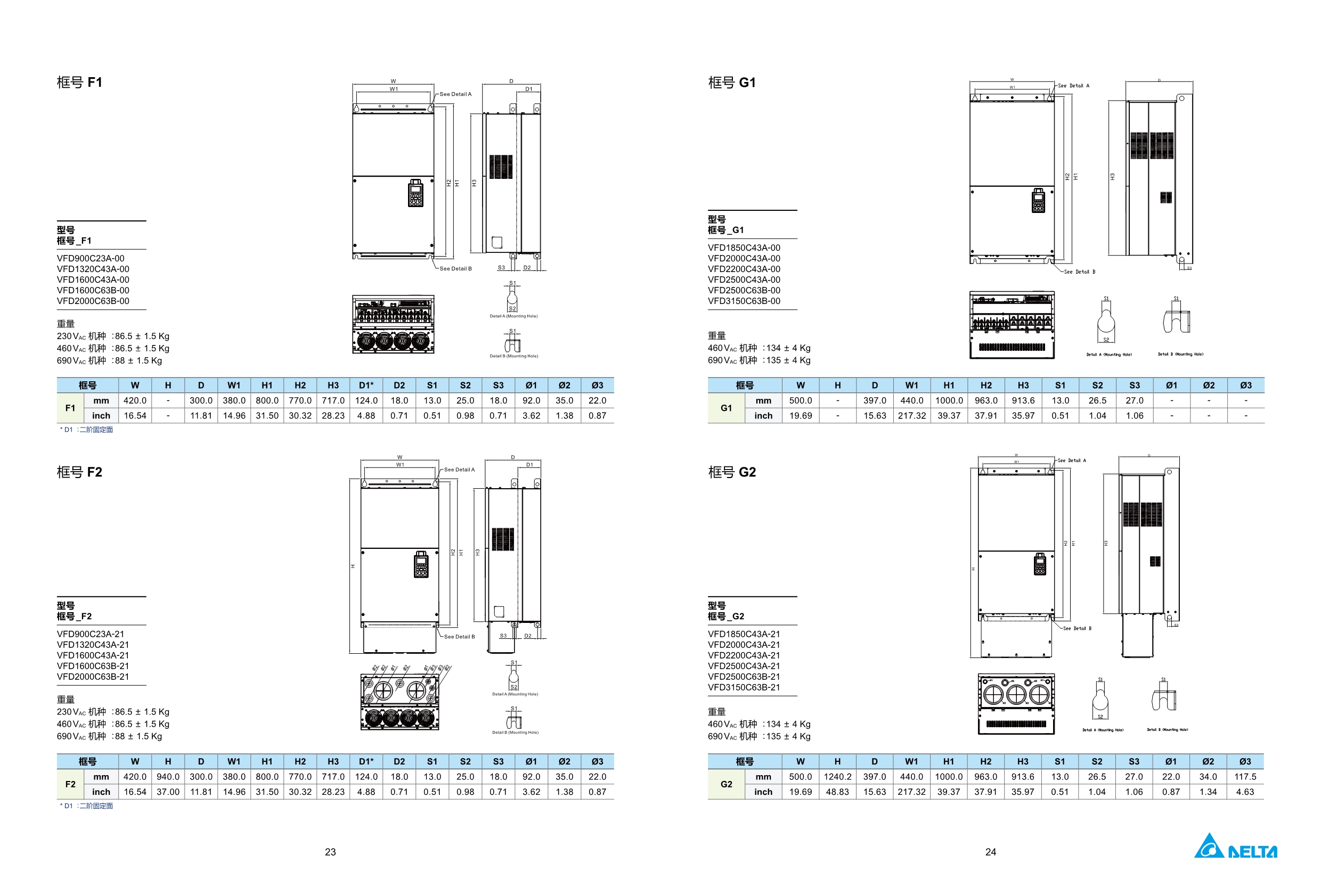

技術規格
標準機種 C2000 Plus
